WPセパレーター・デミストル

サンテクノの「慣性衝突捕集装置」

「慣性衝突捕集」は、気体の流れの中に障害物を作り、物質の密度差を利用してガス流からオイルなどを分離する方法です。
サンテクノが取り扱う慣性衝突捕集装置には、
粗粒捕集に最適な「WPセパレーター」と、微細なオイルミストにも対応した「デミストル」があります。
こちらでは、「WPセパレーター」と「デミストル」の特長や構造などについてご説明します。

「WPセパレーター」の製品概要

「WPセパレーター」は、独特の曲線を持つ曲板(Wave Plate)を一定間隔で並べた構造の低圧損セパレーターです。
23μm以上の粗粒なオイルミストを含むガスがこの曲板の間を通過するときに、
オイルミストが衝突して付着することで分離・捕集ができます。

「WPセパレーター」の特長

  1. コンパクトで低圧損
  2. 独特の曲板構造で目詰りがない
  3. 曲板洗浄用のスプレーノズル付き
  4. ダクトラインのどの部位にも設置できる

「WPセパレーター」の仕様

「WPセパレーター」の構造

ケージング前後のレジューサに、ダクトと接続するためのフランジを設けています。
また、中央部には曲板ユニットをセットし、補修したミストの排出部分にはホッパーを配置。
排気の処理風量によって、各部の寸法が変化します。

「WPセパレーター」の
標準寸法表

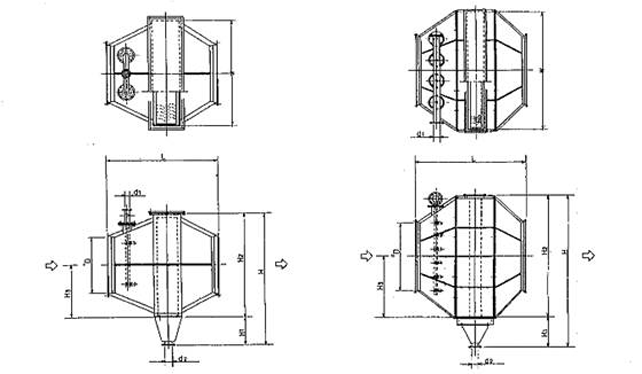

[画像]「WPセパレーター」の標準寸法表

「WPセパレーター」の
処理風量

型式 処理風量
m3/min.
D W L H H1 H2 d
WP-15 15 150 300 1,200 450 150 300 50A
WP-30 30 200 380 1,200 550 150 400 50A
WP-50 50 250 460 1,200 670 150 520 50A
WP-80 80 300 580 1,200 800 200 600 80A
WP-100 100 350 660 1,200 900 250 650 80A
WP-200 200 500 860 1,200 1,180 250 930 80A
WP-300 300 600 980 1,400 1,400 300 1,100 80A
WP-500 500 700 1,310 1,500 1,930 400 1,530 80A
WP-800 800 950 1,820 1,600 2,480 500 1,940 100A
WP-1000 1,000 1,050 1,980 1,700 2,840 500 2,340 100A
WP-1500 1,500 1,300 2,220 2,000 3,330 550 2,780 100A
WP-2000 2,000 1,500 2,620 2,000 3,530 650 2,880 125A
WP-2500 2,500 1,700 3,100 2,400 4,130 750 3,380 125A
WP-3000 3,000 1,850 3,100 2,600 4,130 750 3,380 150A
WP-3500 3,500 2,000 3,690 2,700 4,970 850 4,080 150A
WP-4000 4,000 2,100 3,690 2,900 4,970 850 4,080 200A
WP-4500 4,500 2,250 3,930 2,900 5,780 850 4,890 200A
WP-5000 5,000 2,400 3,930 3,100 5,880 950 4,890 200A

さらに大風量処理に対応させるための大型化も可能です。
お客様の用途・使用環境に合わせてカスタマイズできますので、お気軽にご相談ください。

「デミストル」の製品概要

慣性衝突理論を巧みに利用した「デミストル」は、
高性能で通風圧損が少ない、目詰りしないといった特徴を持つ、理想的な捕集装置です。
微細なオイルミストの衝突捕集に威力を発揮するだけでなく、増粒捕集機能も備えています。

増粒捕集機能とは

ガスの流れが早いほど慣性衝突の効率は高くなりますが、一定以上のスピードになると、衝突捕集されたオイルミストは衝突時の粒径よりも大きな粒子となって飛散します。
粒子が大きくなると、次段での衝突捕集効率が向上。
これを増粒捕集機能といい、デミストルにはこの増粒捕集機能が備わっています。

「デミストル」の特長

  1. 通風圧損が少ない(0.2~0.5kPa程度)のでコスト削減につながる
  2. ユニットエレメントが脱着可能なので保守点検がしやすい
  3. 分離エレメントのフレームはステンレス製なので長寿命
  4. セルフクリーニング作用があるので1年以上メンテナンスフリー
  5. エレメントを洗浄して再利用できる

「デミストル」の仕様

「デミストル」の構造

0.25mmの細いステンレス線によるマット状の捕集エレメントで構成されています。
エレメントの空間率は94~98%と高密度。
表面積も400~535m2/m3という優れた特性を持ち、微細なミストの衝突捕集に高い性能を発揮します。
さらに増粒捕集機能を備えているので、後段での集塵効率が高まります。

ユニット化した分離エレメントは2種類(ステンレスワイヤメッシュのものと、グラスファイバーを組み合わせたもの)あり、大容量の場合も同じ寸法のエレメントを使用するため軽量化が実現。
横型ケージングにV字型に配置される分離エレメントは脱着できるため、保守点検も楽に行えます。
正圧・負圧いずれの場合でも、十分な能力を発揮します。

「デミストル」の標準寸法表

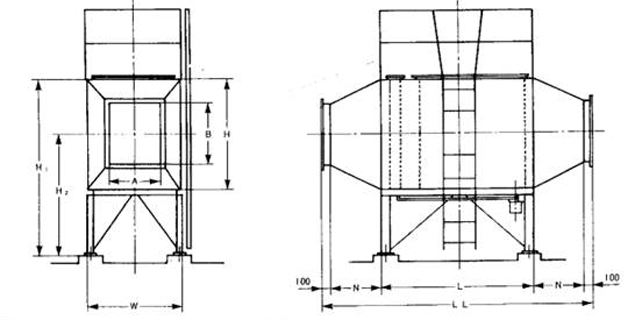

[画像]「デミストル」の標準寸法表

「デミストル」の処理風量
(一般例)

型式 処理風量
m3/min.
W H L N LL H1 H2 A×B
OMC-1-1110 50~60 600 500 1,700 400 2,700 1,500 1,250 230×300
OMC-1-1210 100~120 600 1,000 1,700 350 2,600 2,000 1,500 320×420
OMC-1-1215 150~180 600 1,000 2,200 500 3,400 2,000 1,500 380×520
OMC-1-2210 200~240 1,200 1,000 1,700 750 3,400 2,000 1,500 440×560
OMC-1-2215 300~360 1,200 1,000 2,200 650 3,700 2,000 1,500 560×700
OMC-1-2410 400~480 1,200 2,000 1,700 1,100 4,100 3,000 2,000 640×800
OMC-1-2315 450~540 1,200 1,500 2,200 650 3,700 2,500 1,750 680×860
OMC-1-2415 600~720 1,200 2,000 2,200 950 4,300 3,000 2,000 800×1,000
OMC-1-3315 700~810 1,800 1,500 2,200 950 4,300 2,500 1,750 800×1,100
OMC-1-3415 950~1,100 1,800 2,000 2,200 850 4,100 3,000 2,000 950×1,200
OMC-1-3515 1,100~1,350 1,800 2,500 2,200 1,150 4,700 4,000 2,750 1,050×1,400
OMC-1-4415 1,200~1,450 2,400 2,000 2,200 1,200 4,800 3,500 2,500 1,100×1,400
OMC-1-4515 1,500~1,800 2,400 2,500 2,200 1,150 4,700 4,000 2,750 1,200×1,600
OMC-1-4615 1,800~2,150 2,400 3,000 2,200 1,200 4,800 4,500 3,000 1,300×1,700
OMC-1-5615 2,300~2,700 3,000 3,000 2,200 1,450 5,300 4,500 3,000 1,450×1,900
OMC-1-5715 2,650~3,150 3,000 3,500 2,200 1,300 5,000 5,000 3,250 1,600×2,100
OMC-1-6715 3,100~3,800 3,600 3,500 2,200 1,600 5,600 5,000 3,250 1,850×2,300
OMC-1-7715 3,700~4,400 4,200 3,500 2,200 2,100 6,600 5,000 3,250 1,900×2,500
OMC-1-7815 4,300~5,100 4,200 4,000 2,200 1,900 6,200 5,500 3,500 2,100×2,800

他の工業用・産業用のオイルミストコレクター・白煙処理装置・電気集塵機などと同様に、「デミストル」も用途や使用条件に合わせてカスタムすることができます。
カスタムすることで省エネ・コスト削減を実現することも可能ですので、お気軽に当社へお問い合わせください。
