D.Bコレクター

微細なオイルミストの集塵に最適な装置「D.Bコレクター」

サンテクノが開発した「D.Bコレクター」は、サブミクロンという微細なヒュームを捕集するためのオイルミストコレクターです。
慣性衝突捕集装置では十分に捕集できないヒュームも、しっかりキャッチしてろ過することができます。

「D.Bコレクター」の製品概要

ヒュームを含む排気が「D.Bコレクター」に捕集されると、まず、ワイヤーメッシュエレメントによって3μm以上のミストが分離されます。
その後、特殊な「ろ材(エレメント)」を用いた二重構造のフィルターで、0.7μm以上のより細かなヒュームがろ過されます。

こんな用途に最適です

  • 冷間圧延機
  • 工作機械
  • その他

「D.Bコレクター」の特長

  1. 取り扱いが非常に簡単
  2. オイルミストの捕集効率が高く、周辺が汚れない
  3. 長期間にわたりメンテナンスフリー

「D.Bコレクター」の仕様

「D.Bコレクター」の構造

前段には慣性衝突捕集用デミスターを、後段にはろ布を配置しています。
ろ布室はチューブシートとホッパーで構成された二重底になっており、排気の処理風量に合わせて本数を配します。
捕集したオイルミストは、チューブシートとホッパーの2ヶ所から液封式ドレンポットに排出されます。

ワイヤーメッシュエレメントは扱いやすい寸法・重量で分割するため、外部からも容易に着脱可能です。
ろ布は円筒状で、頂部はフック取り付け式、下部はバンド締め付け式ですので、取り換えが簡単。正圧・負圧ともに使用可能で、メンテナンスに必要なデッキや階段も完備しています。

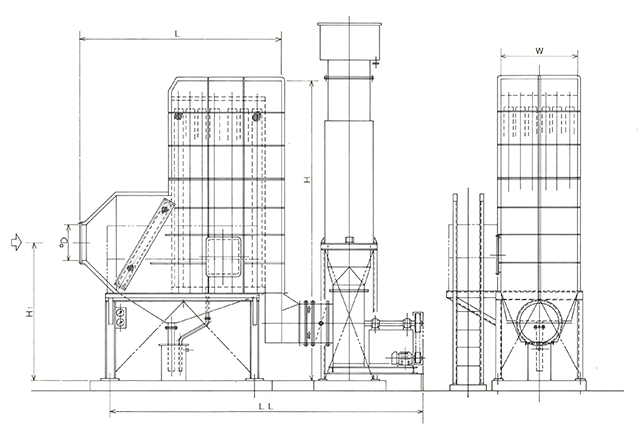

「D.Bコレクター」の標準寸法表

[画像]「D.Bコレクター」の標準寸法表

気流の中に障害物を設置し、物質の密度差からオイルなどを分離させる「慣性衝突理論」を活用した装置です。
独特の曲板を持つ「WPセパレーター」は粗粒の捕集に最適です。
「デミストル」は微細なオイルミストの捕集にも適しています。

「D.Bコレクター」の処理風量
(一般例)

型式 処理風量
m3/min.
W L H H1 S D ファン
動力
DBI-150-D 150 1,050 2,300 4,950 2,080 3,940 400 15kW
DBI-200-D 200 1,050 2,850 5,000 2,230 4,630 450 15kW
DBI-300-D 300 1,250 3,350 5,050 2,350 5,240 550 22kW
DBI-400-D 400 1,650 3,450 5,050 2,350 5,470 650 30kW
DBI-500-D 500 2,050 3,530 5,080 2,350 5,740 750 37kW
DBI-600-D 600 2,050 4,220 5,120 2,500 6,380 800 45kW
DBI-700-D 700 2,250 4,360 5,160 2,500 6,680 900 45kW
DBI-800-D 800 2,250 4,840 5,540 4,300 7,110 950 55kW
DBI-900-D 900 2,250 5,200 5,550 4,350 7,670 1,000 75kW

サンテクノでは、「D.Bコレクター」の他にもさまざまな工業用・産業用機器を製造・販売しています。
ご相談いただければ、こちらでご紹介した装置をお客様の使用環境に合わせて大型化・大風量へとカスタムすることも可能です。
サブミクロンのヒュームの集塵・ろ過でお困りの方は、お気軽に当社へお問い合わせください。
